CABLE DE CONEXION BCM2 ABRITES CB016

CB016 es un conjunto de cables que se utiliza para establecer una conexión entre los módulos AVDI, ABPROG y BCM2 para leer y acceder (desbloquear) los módulos BCM2 bloqueados en el banco. Esto permite realizar procedimientos de programación en ciertos vehículos.

-

Modelos soportados:
- Vehículos A4/A5/Q5 2008-2016 - todas las llaves perdidas Vehículos A6/A7/A8/Touareg 2010-2018: agregar una llave de repuesto (y toda la programación de llaves perdidas, si se puede leer CS de ECU/TCU):
AudiA4 2008-20162
Audi Q5 2008-2016
Audi A6 2010-2018
Audi A7 2010-2018
Audi A8 2010-2018
Volkswagen touareg 2010-2018

-

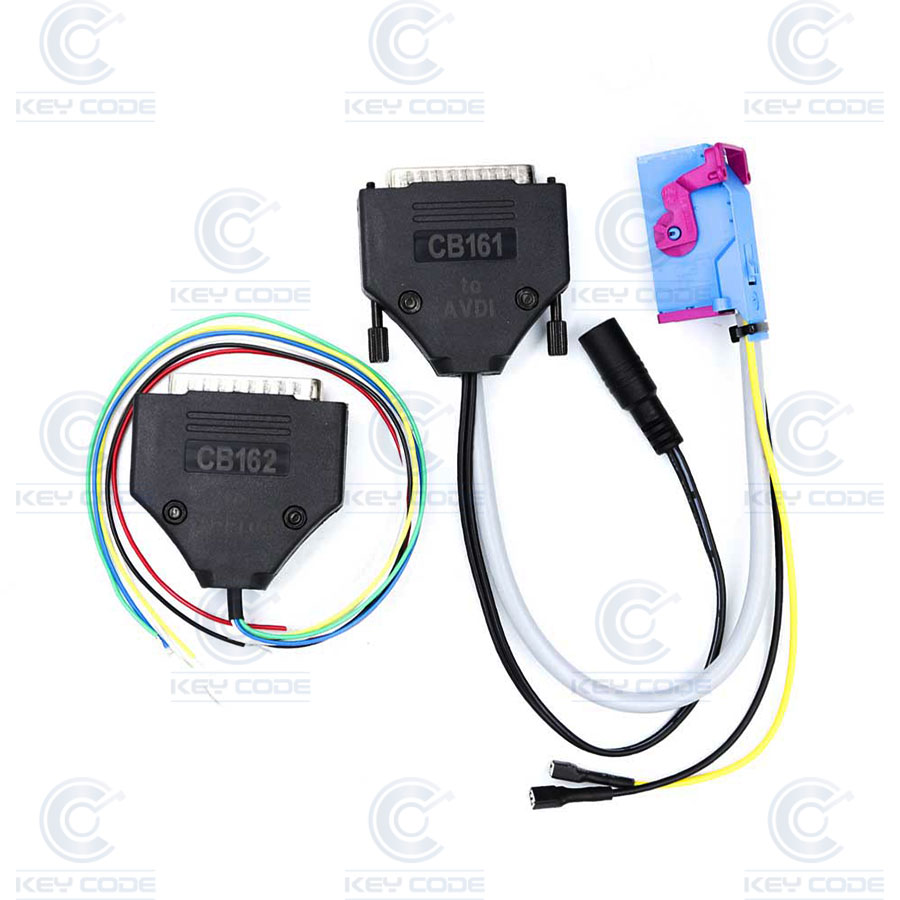

Los cables CB161 y CB0162 están equipados con conectores adecuados para AVDI y ABPROG, de la siguiente manera:
-Conectores CB161
- Conector pin DB25: se utiliza para conectarse al AVDI
- Conector azul de 32 pines: se utiliza para conectarse al BCM2
- Cable amarillo (B+) - utilizado para conectarse al BCM2
- Cable negro (GND) - usado para conectar al BCM2
- Conector de CC de 12 V/1 A: se utiliza para conectar el adaptador de alimentación de CC ZN063 u otra fuente de alimentación de 12 V/1 A

-

Conectores CB162
- Conector pin DB25: se utiliza para conectar el ABPROG

-

Todos los cables de colores deben soldarse al BCM2; hay un diagrama claro disponible en el software y en el Manual de usuario en línea de Abrites Diagnostics for VAG.-Las funciones especiales AVDI, ABPROG y VN020 se utilizan en los procedimientos para los que está destinado este cable.
